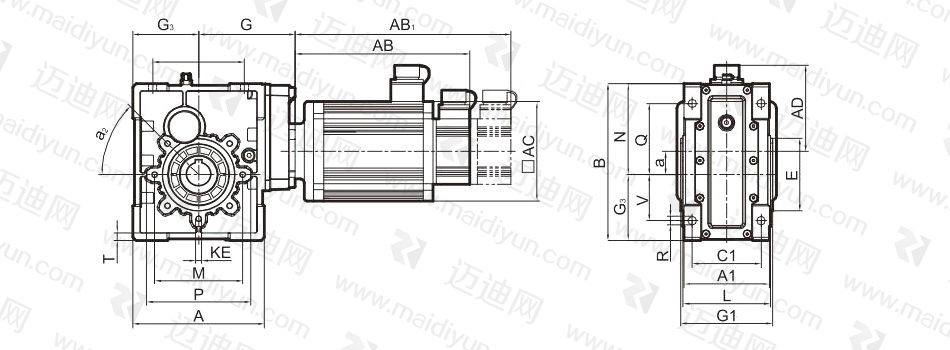

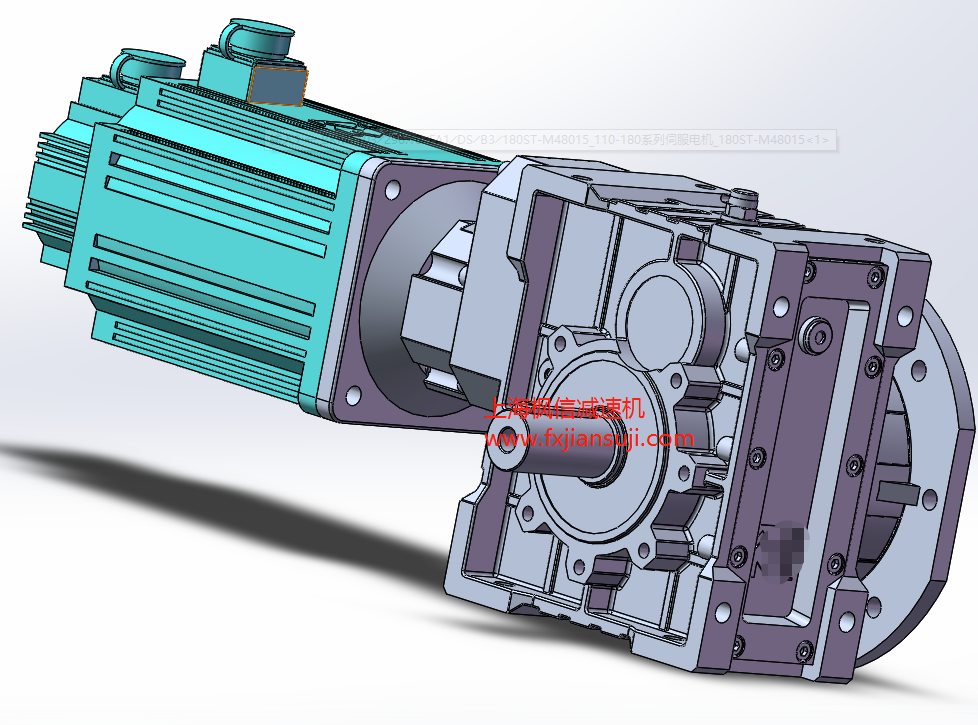

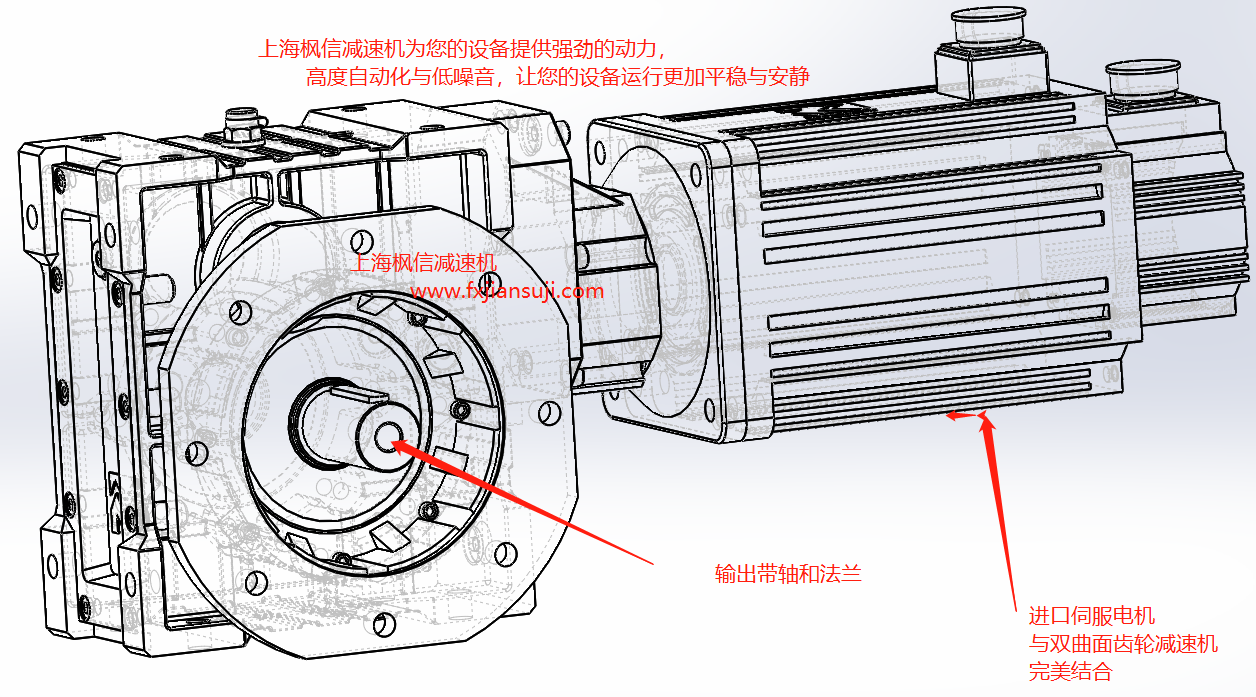

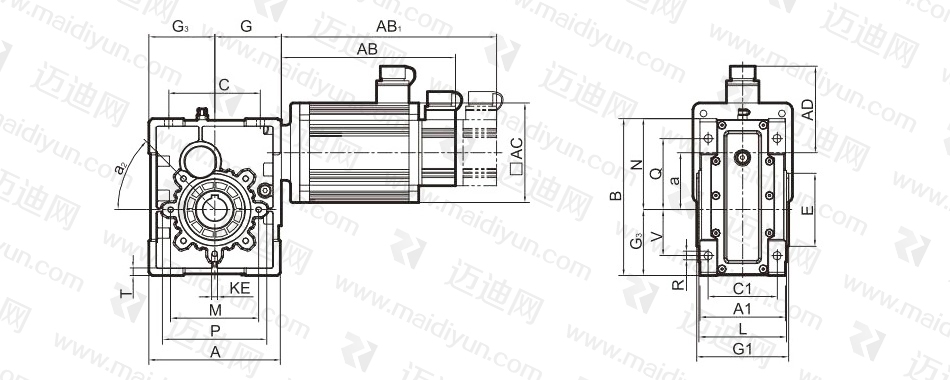

点击下载三维图纸左边二个伺服电机专用精密准双曲面齿轮减速箱
链接：https://pan.baidu.com/s/1kJLbbE5oHh7CovaIOzgjKQ
提取码：8888 伺服双曲面减速机样本
--来自百度网盘超级会员V3的分享
、

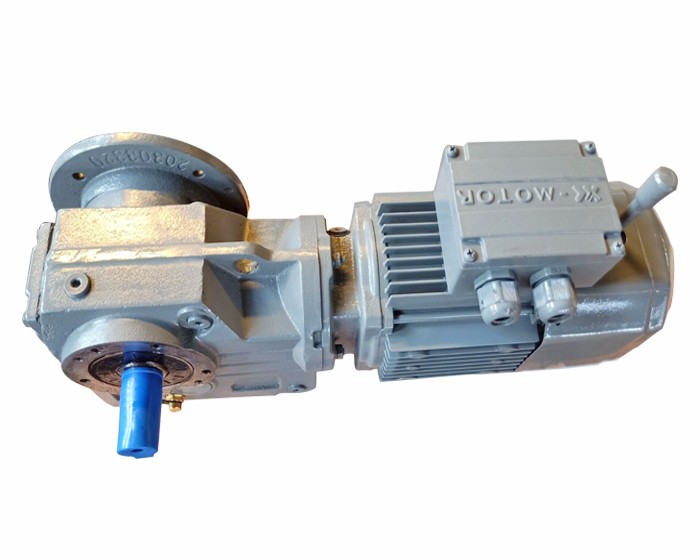

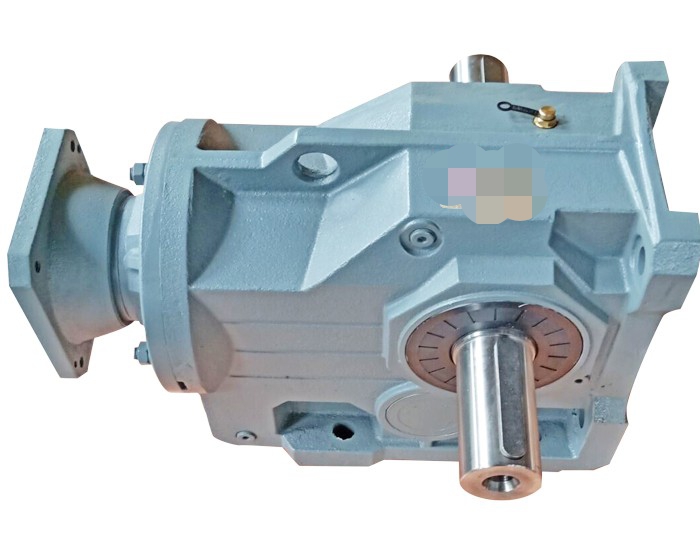

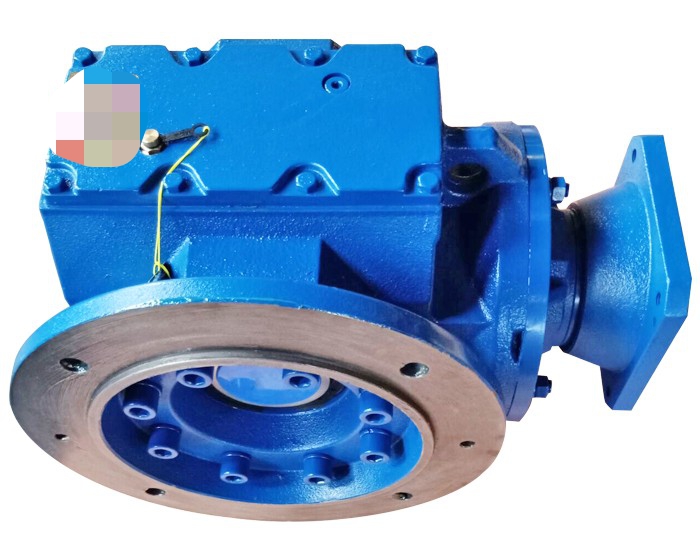

FXKM系列准双曲面齿轮减速机伺服电机专用精密准双曲面齿轮减速箱简介
一、产品概述：
fxkm系列高效型准双曲面齿轮减速机是我公司新一代实用性产品，融合 了国内外先进技术，在保证安装尺寸与NMRV系列蜗轮蜗杆减速机兼容的前 提下，通过借鉴SEW齿轮减速机结构采用全齿轮副传动，提高了传动效率， 解决了当前蜗轮蜗杆减速机传动效率低，使用寿命短等问题，在工业发展 中更起到了节能降耗，绿色环保的作用。
二、结构特点：
1、采用准双曲面齿轮传动，传动比大；
2、输出扭矩大，传动效率高，节能环保；
3、优质铝合金铸造，重量轻，不生锈；
4、传动平稳，噪音小，适合在恶劣环境中长期连续工作；
5、美观耐用，体积小；
6、可适应全方位安装，应用广泛，适应方便；
7、SKM系列减速机安装尺寸与NMRV系列蜗轮蜗杆减速机完全兼容
（SKM050与NMRV050部分尺寸不同）；
8、模块化组合，可多种小时组合，满足各种传动条件要求。
三、机座号：
1、铝合金外壳机座：050 / 063 / 075 / 090
2、灰铸铁外壳机座：110

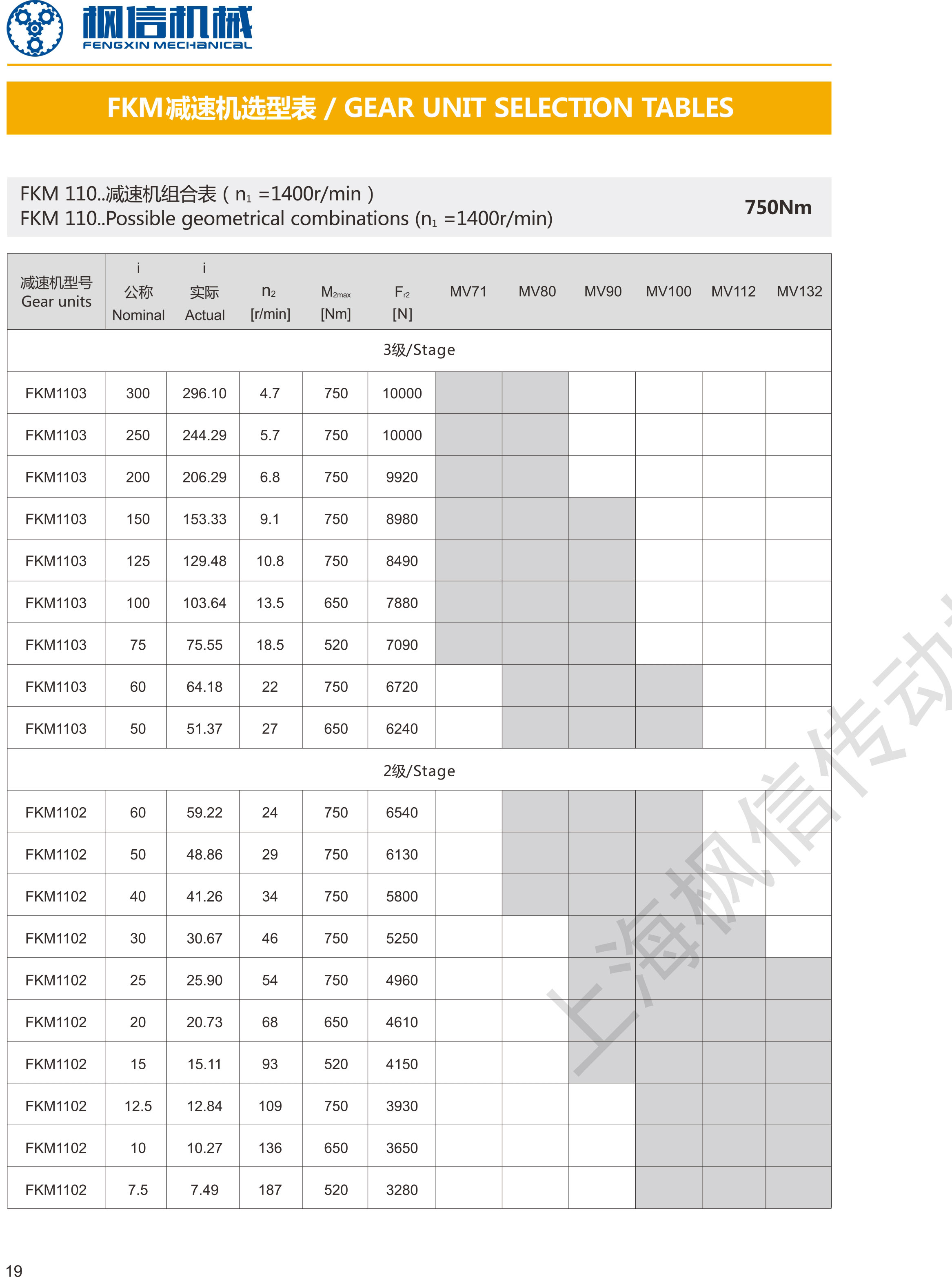

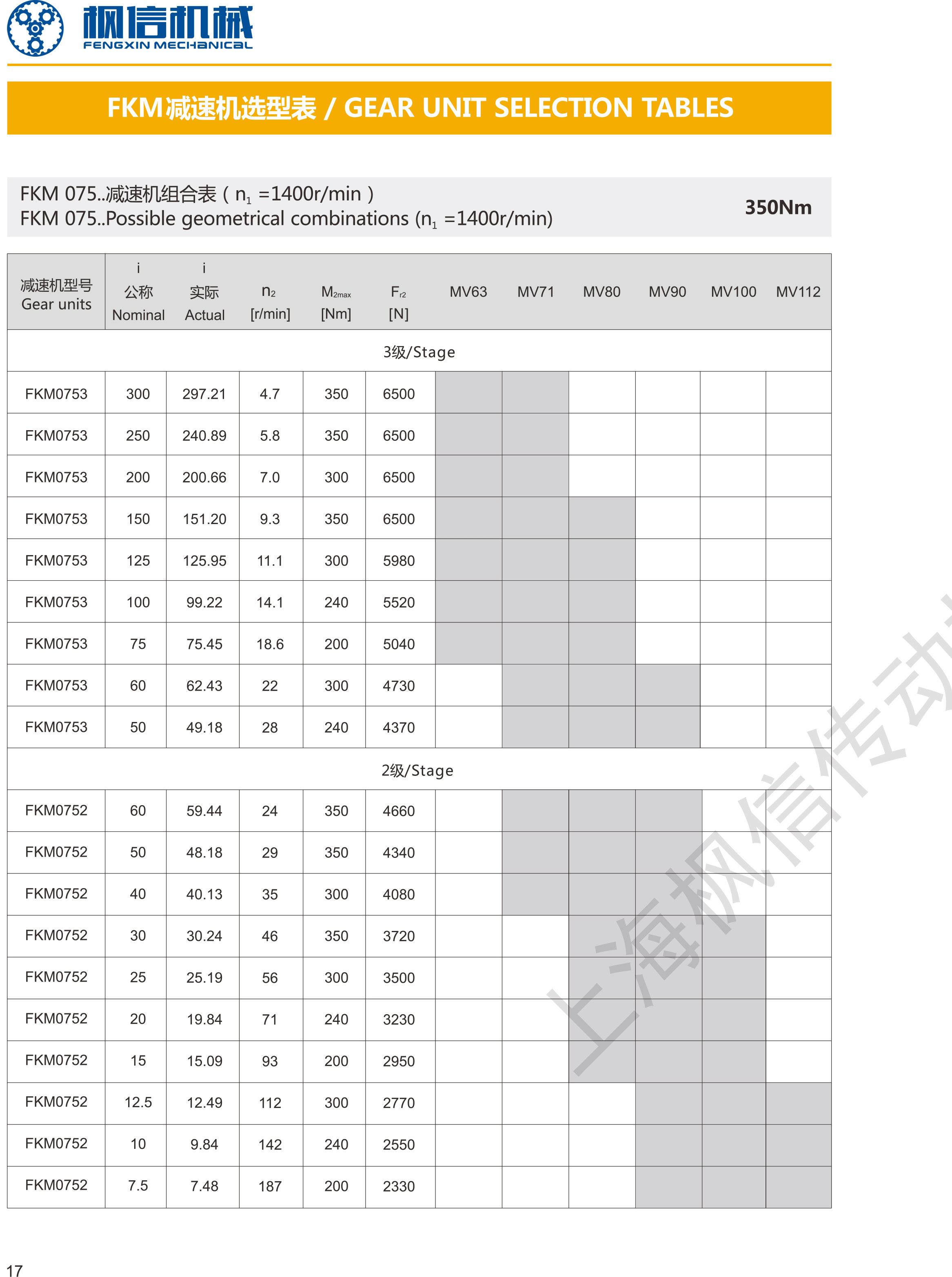

四、减速比：:
1、2级传动：7.5-60
2、3级传动：50-300
注：实际减速比与公称减速比略有差距。
五、效率：

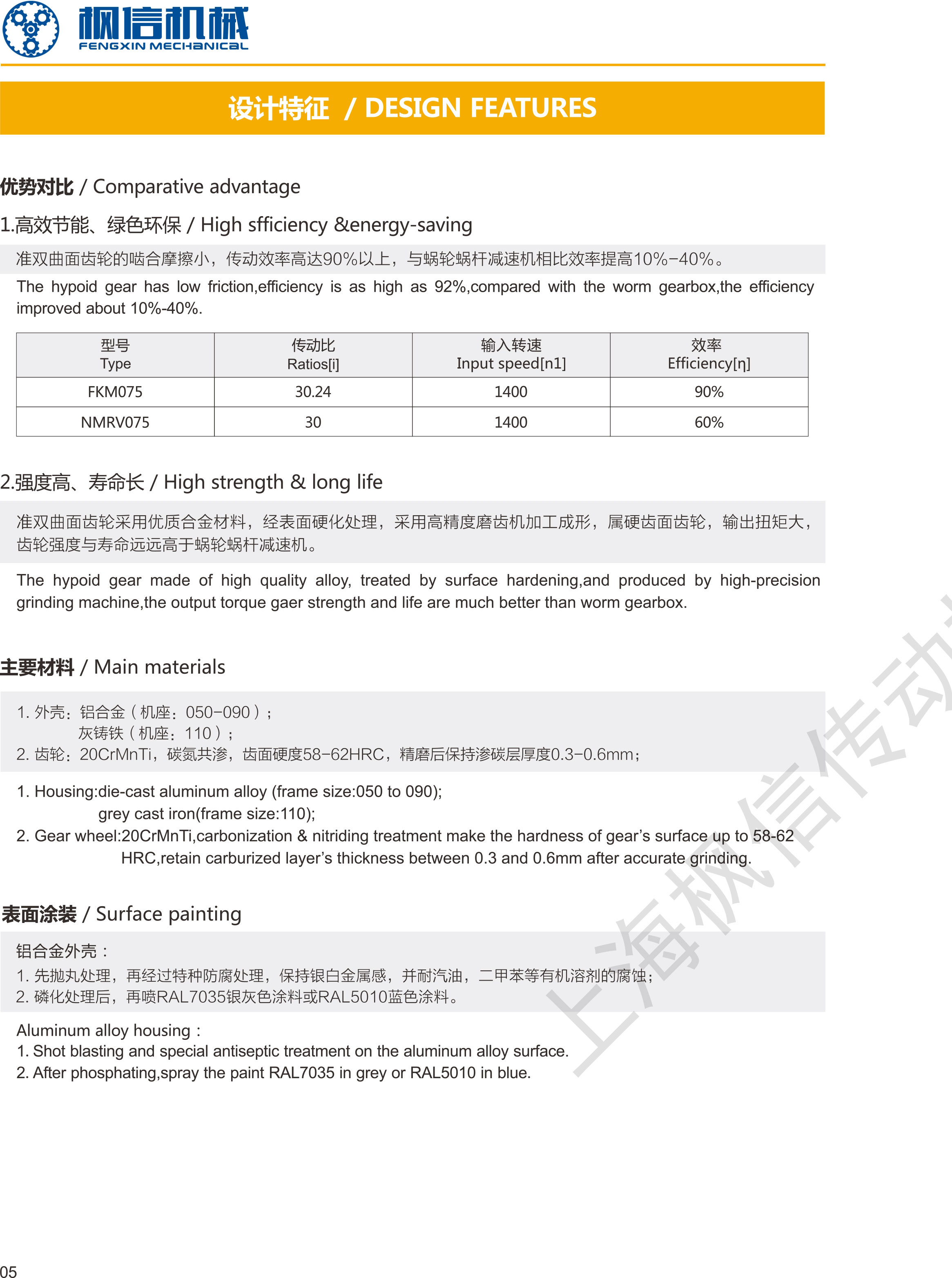

准双曲面齿轮的啮合摩擦小，传动效率高达90%以上，与蜗轮蜗杆减速机相比效率提高10%-40%。

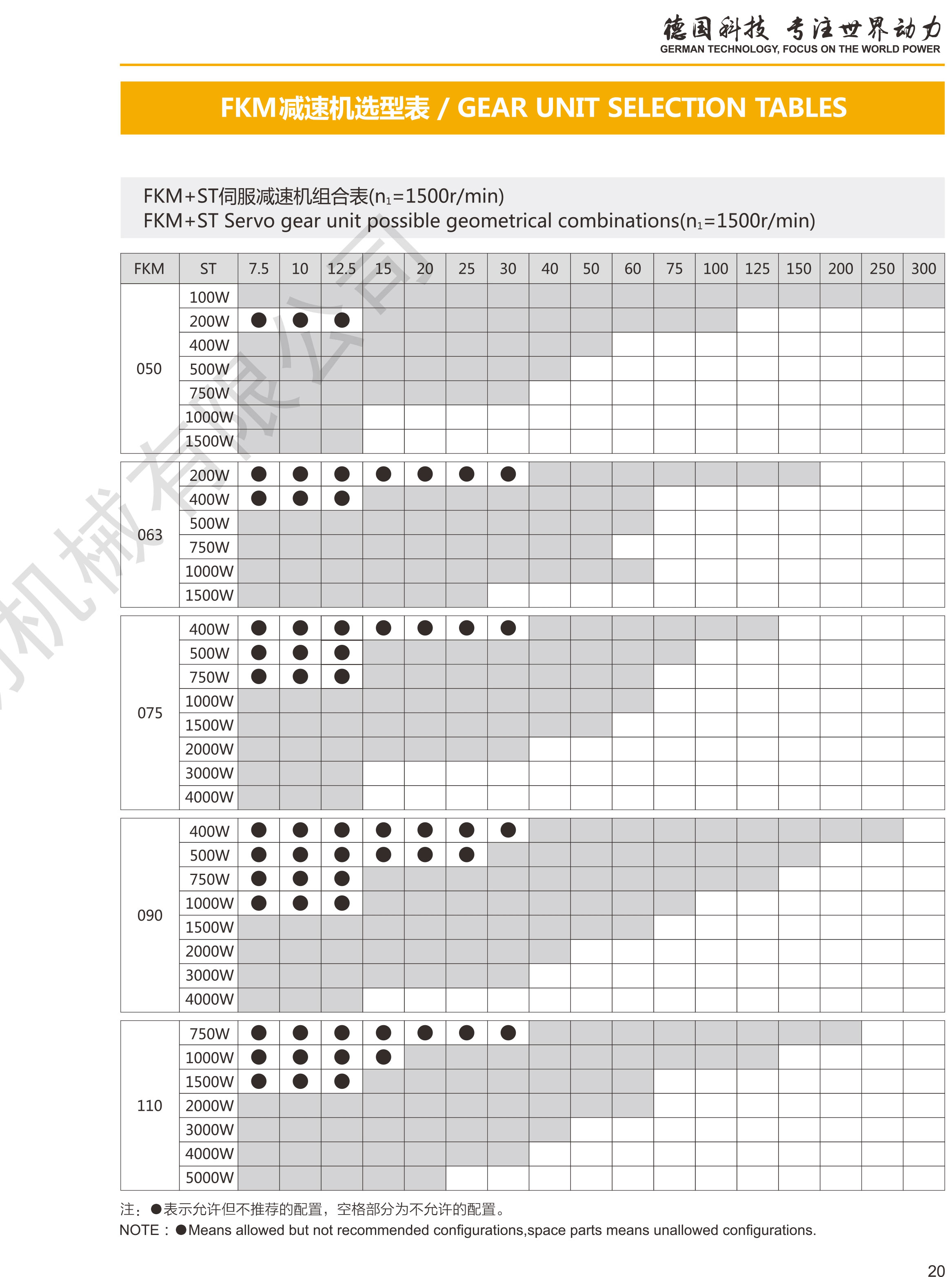

六，可以与三菱伺服电机，安川伺服电机，台达伺服电机，西门子伺服电机，施耐德伺服电机，欧姆龙伺服电机，国产的有信捷伺服电机，华大伺服电机，广数伺服电机，米格伺服电机相配。
