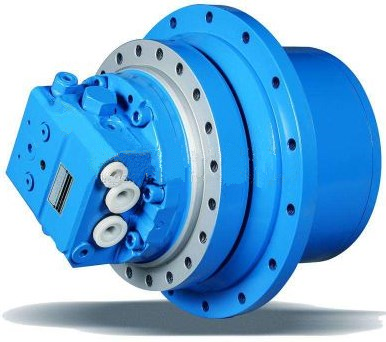

FXZQ系列行走减速机主要用于履带式起重机、旋挖钻机、挖掘机的行走驱动机构,与驱动轮相连;即使在比较恶劣的使用工况下;也能展示其完美的性能;其传动部分每级传动均有若干个行星齿轮,这样不仅达到均载目的,而且提高了承载能力;齿轮材料均选用高合金钢,外齿轮表面精渗碳淬火,磨齿工艺处理,内齿轮调制。并渗碳处理,不仅有很高的可靠性,而且有很长的使用寿命。
产品特点:
u 结构紧凑
u 输出方式多样
u 运转平稳
u 可靠性高
u 使用寿命长
u 安装方便
结构特点
1、 减速机输入转向与输出转向相反;
2、 安装简单、换油方便、低噪音运行、模块化结构的高强度行星齿轮减速机;
3、 结构紧凑、节省空间,减速机可有1至3级结构易满足不同应用,级数越多,轴向长度越长;
4、 马达不在供货范围以内;
5、 所给出的最大输出扭矩值只是短期可承受的最大扭矩;
6、 某些较低传动比的减速机会因制动扭矩限制而达不到最大输出扭矩,制动扭矩根据所选的速比进行匹配。
规格性能参数
型号 |
输出扭矩 |
输入转速 |
湿式片式制动器(常闭式) |
加油量 |
重量 |
使用吨位 |
||
T2max/Nm |
nmax/rpm |
静态制动扭矩Nm |
开启压力MPa |
最大耐压MPa |
L |
Kg |
t |
|
FXZQ330 |
17000 |
5600 |
580 |
1.8-2.0 |
20 |
1.5-1.8 |
105 |
- |
FXZQ380 |
36000 |
5000 |
580 |
1.8-2.0 |
20 |
1.8-2.0 |
167 |
- |
FXZQ418 |
40000 |
5000 |
790 |
1.8-2.0 |
20 |
约2.0 |
216 |
- |
FXZQ440 |
60000 |
4500 |
740 |
1.8-2.0 |
5 |
约5.0 |
240 |
- |
FXZQ520 |
80000 |
4500 |
1150 |
1.8-2.0 |
5 |
约7.0 |
380 |
50-55 |
FXZQ540 |
110000 |
4500 |
1150 |
1.8-2.0 |
5 |
约7.5 |
420 |
70-80 |
FXZQ650 |
160000 |
3500 |
1150 |
1.8-2.0 |
5 |
约8.0 |
680 |
70-100 |
FXZQ670 |
180000 |
3000 |
1150 |
1.8-2.0 |
5 |
约9.5 |
750 |
100-120 |
FXZQ610 |
265000 |
3000 |
1150 |
1.8-2.0 |
5 |
约10.5 |
880 |
160 |
FXZQ783 |
450000 |
2500 |
1550 |
1.8-2.0 |
5 |
约12 |
1500 |
200-260 |
1、 静态制动扭矩为最大值,是在无背压情况下测得(1MPa-10bar),湿式片式制动器只能用于静态制动;
2、 使用吨位是指用于履带式起重机的行走驱动机构;
3、 如以上设计不能满足您的需求,我们可以根据您的实际需要进行设计。
传动比与马达参数
型号 |
传动比 |
推荐使用马达 |
FXZQ330 |
37 / 45 / 48 |
A2F80W2Z2 / A2F107W2Z2 / A6V107W2Z2 / H2V55SL2 |
FXZQ380 |
42 / 50 / 66 / 79 |
A2F80 /6.1VA1 / A2FM80/61W / A6V107W2Z2 |
FXZQ418 |
59 / 62 |
A6V107/ 63W / V14-110(Parker) |
FXZQ440 |
86 / 106 / 120 / 140 / 170 |
A2FE80/61W / A6VE107/63W |
FXZQ520 |
77 / 99 / 127 / 150 / 185 |
A2FE107/61W / A2FE180/61W / A6VE107/63W / A6VE160/63W |
FXZQ540 |
96 / 115 / 129 / 147 / 174 / 215 |
A2FE107/61W / A2FE180/61W / A6VE107/63W / A6VE160/63W |
FXZQ650 |
162 / 211 / 251 |
A2FE107/61W / A2FE180/61W / A6VE107/63W / A6VE160/63W |
FXZQ670 |
104 / 111.24 / 120 / 159 / 181 / 253.8 / 281 |
V14-160(Parker) / A6VE160/63W |
FXZQ610 |
291.7 / 316.5 / 347.5 / 387.34 / 440 / 514.8 |
V14-160(Parker) / A6VE160/63W |
FXZQ783 |
286.3 / 317.4 / 358.9 / 416.9 |
A6VE250 |
若你的选择与以上不符,请与我司联系。

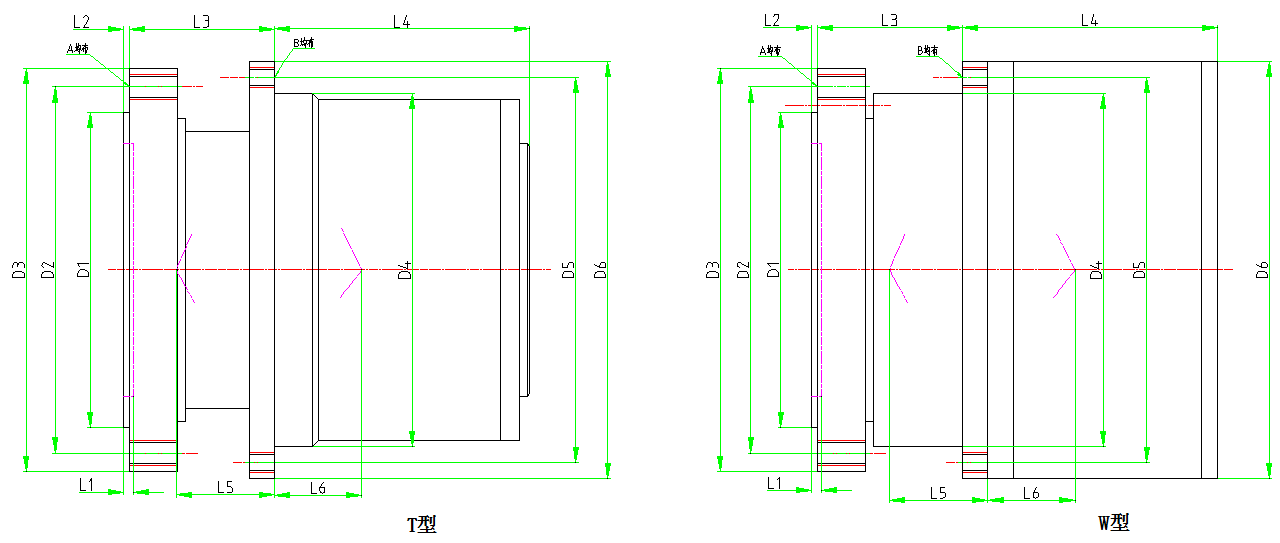

尺寸参数
型号 |
D1 |
D2 |
D3 |
D4 |
D5D |
D6 |
A |
B |
FXZQ330 |
250h8 |
290 |
320 |
280f7 |
305 |
330 |
16-M20通孔 |
16-M20通孔 |
FXZQ380 |
250h8 |
290 |
320 |
320f7 |
350 |
380 |
16-M20通孔 |
20-M16*1.5通孔 |
FXZQ418 |
330h8 |
370 |
410 |
350h7 |
385 |
418 |
16-M20通孔 |
16-M20通孔 |
FXZQ440 |
330h8 |
370 |
410 |
370f7 |
410 |
440 |
20-M20*1.5深27 |
20-M20通孔 |
FXZQ520 |
380h8 |
430 |
480 |
430h7 |
480 |
520 |
20-M24通孔 |
20-M24通孔 |
FXZQ540 |
420h8 |
460 |
500 |
460h8 |
500 |
540 |
24-M24通孔 |
36-M18*1.5通孔 |
FXZQ650 |
450h8 |
510 |
560 |
535h8 |
600 |
650 |
30-M24*2通孔 |
30-M24*2通孔 |
FXZQ670 |
450h7 |
510 |
570 |
576h8 |
626 |
670 |
30-M24通孔 |
20-M24通孔 |
FXZQ610 |
428g6 |
474 |
521 |
523g6 |
570 |
610 |
30-M30通孔 |
36-M24*1.5深75 |
FXZQ783 |
375h7 |
495 |
548 |
550h7 |
620 |
783 |
30-M33通孔 |
30-M33深65 |
型号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
C/Kn |
D/kn |
结构 |
||
|
|
|
|
|
|
|
Cr |
Cor |
Cr |
Cor |
|
FXZQ330 |
0 |
5 |
115 |
202 |
78 |
69 |
108 |
142 |
108 |
142 |
T |
FXZQ380 |
0 |
5 |
90 |
240 |
58 |
50 |
186 |
400 |
186 |
400 |
T |
FXZQ418 |
0 |
25 |
108.5 |
248 |
62 |
49 |
212 |
425 |
212 |
425 |
T |
FXZQ440 |
36 |
25 |
114 |
288 |
79 |
38 |
250 |
520 |
250 |
520 |
T |
FXZQ520 |
0 |
22 |
148 |
297 |
107 |
24 |
509 |
1080 |
480 |
950 |
T |
FXZQ540 |
21.5 |
21.5 |
165 |
306 |
107 |
24 |
509 |
1080 |
480 |
950 |
T |
FXZQ650 |
0 |
30 |
168 |
340 |
138 |
26 |
688 |
1520 |
688 |
1520 |
T |
FXZQ670 |
0 |
25 |
170 |
347 |
137 |
38 |
750 |
1478 |
750 |
1478 |
T |
FXZQ610 |
0 |
25 |
165.5 |
452 |
109 |
56 |
750 |
1478 |
750 |
1478 |
W |
FXZQ783 |
0 |
50 |
255 |
487 |
175 |
38 |
1020 |
2200 |
1020 |
2200 |
W |
