上图中是枫信交流伺服电机130AEA20025-SH3。此电机体积小,重量轻,出力大,响应快,速度高,转动平滑,力矩稳定。电机功率2KW,转速2500转,扭矩7.7nm.配套驱动DM-26EA采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。绝对高品质保证。默认不带串口。可增加串口功能,实现485通信功能。

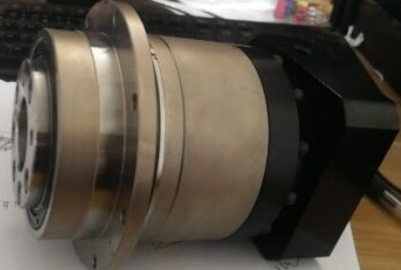

客户在选择电机扭矩不足的情况下,可以通过减速机来增加输出扭矩,下图是客户选购的一款枫信机械130系列孔输出超高精密减速机,5速比,PXK130N025SC
搭配2KW伺服电机,输出扭矩为7.7*25*95%=182NM≤250NM(减速机能承受的额定输出扭矩)因此可以输出182NM的力,输出转速为2500/25=100转每分钟
枫信机械款孔输出行星减速机内部齿轮采用优质低碳合金钢,经渗碳淬火,研磨跑合,具有体积小,重量轻,承载能力高,使用寿命长,运转平稳,噪声低,输出扭矩大,速比大,效率高,性能安全的特点。广泛应用于数控自动化设备当中。

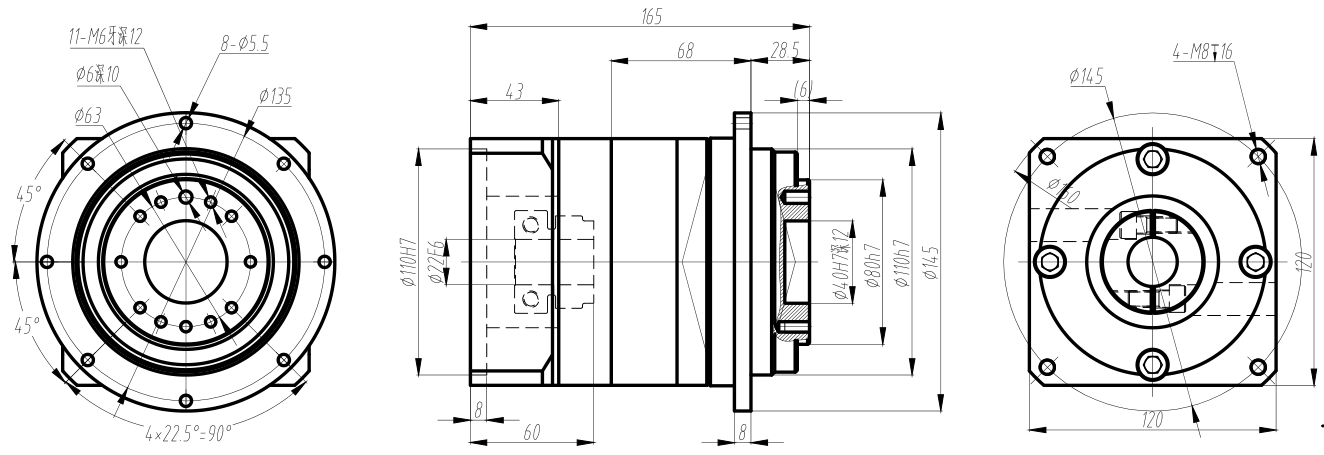

具体尺寸图如下;
